外形尺寸(mm) : 350*220*255

安装尺寸(mm) : 230*130

工作温度 : (-25~+70)°C

防护性能：IP54

核心优势：

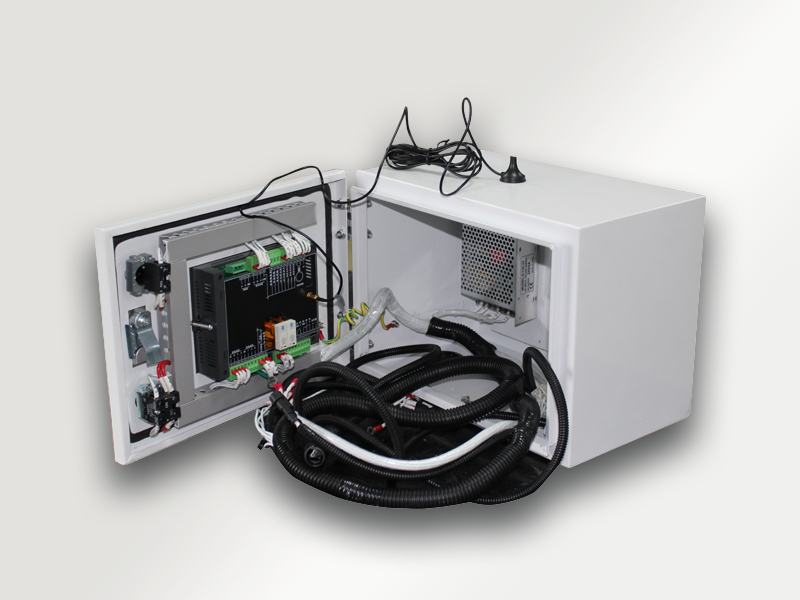

1.CA6100系列控制箱融合了接口板功能、数字调速功能、4G远程监控功能；

2.极大限度的降低用户的使用成本，特别是组装成柜体时可以减少接口板与控制器的数十根连接线的加工和装配成本；

3.连接点的减少也极大的降低了故障率；

4.适用于电喷柴油、电喷汽油、燃气发电机组单机自动化。

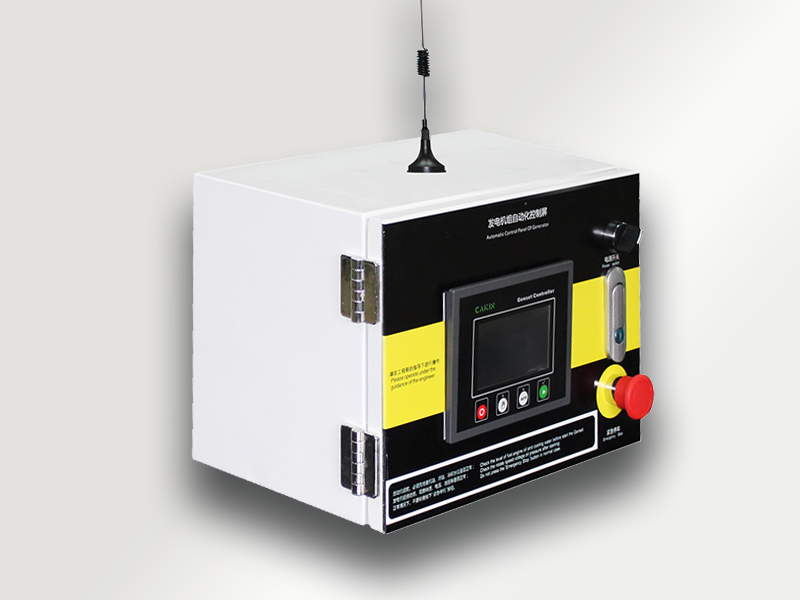

产品概述：

CA6100系列产品集成了数字化、智能化、网络化技术，用于单台发电机组自动化及监控系统，实现发电机组的自动开机/停机、数据测量、报警保护及“三遥”功能。控制器采用大屏幕液晶(LCD)显示，中文、英文两种语言可选界面操作，操作简单，运行可靠。

采用STM32-32位微处理器技术，实现了多种参数的精密测量、定值调节以及定时、阈值整定等功能，控制器所有参数可从控制器前面板调整，或使用PC机通过RS485接口调整及监测。其结构紧凑、接线简单、可靠性高，可广泛应用于各类型发电机组自动控制系统。

CA6120系列产品在单机自动化基础上，增加了市电电量监测和市电/发电自动切换控制功能(AMF)，特别适用于一市一机构成的单机自动化系统。

主要特点：

★市电电量监测和市电/发电自动切换控制

★液晶显示 LCD 为4.3寸真彩屏，带背光，两种语言 (中文、英文) 显示，轻触按钮操作；

★具有 RS485 通讯接口，利用 MODBUS 协议可以实现“三遥”功能；

★具有4G远程监控功能，可以有过手机、平板、电脑接入云监控平台；

★内置4G CAT-1通讯模块，减少安装空间及成本；

★边缘计算模式，减少4G通讯流量及延时；

★具有数字调速器功能，可以接电磁铁式执行器实现对油泵式发动机的转速稳定控制；

★适合于三相四线、三相三线、单相二线、二相三线(120V/240V)电源 50Hz/60Hz 系统；

★采集并显示市电/发电三相电压、三相电流、频率、功率参数；

★具有应急开机功能；

★燃油继电器、马达继电器可更换；

★发电电压、市电电压输入自带保险，减少外部连接。
